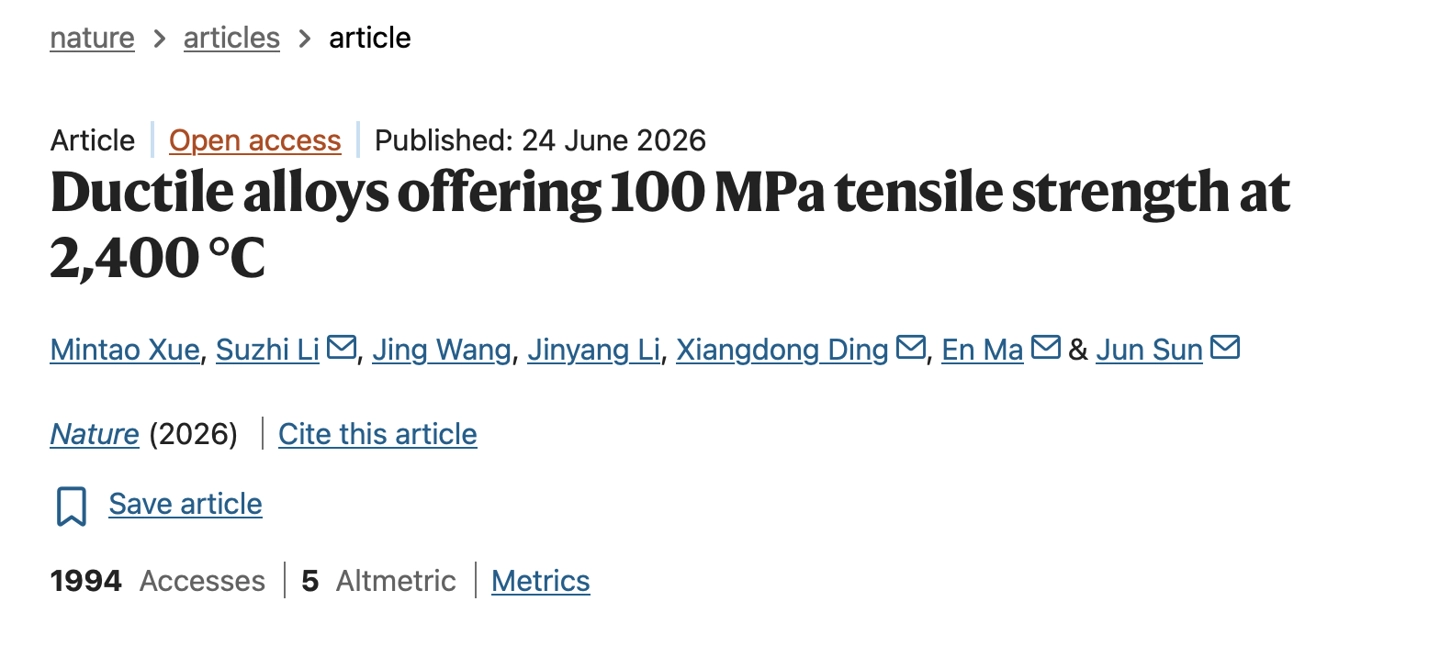

西安交通大学的研究人员开发出一种能在 2000℃ 至 2400℃ 超高温区域承受载荷的塑性合金，为开发下一代超高温合金开辟了新途径。这项研究成果已刊载于《自然》杂志。

航空航天领域的发展对金属结构材料在超高温环境下的承载能力提出了极高要求，部分关键耐热部件的工作温度甚至超过 2000℃，远超包括镍基高温合金在内的大多数金属材料的熔点。

目前，只有难熔金属有望满足超高温服役需求。其中，钽（tǎn）合金因其约 3000℃ 的高熔点和综合性能，是少数几种备选材料之一。然而，现有钽合金的高温强度不足，难以满足极端环境的承载要求，例如 NASA 早年开发的商用 T-222 合金，在 1926℃ 下的拉伸强度就低于 100 MPa。

为应对这一挑战，该团队利用一种特殊的硼干预原位氧化反应，成功调控了第二相的尺寸和分布，设计并制备出一种新型的氧化物弥散强化钽合金（B-ODS 钽合金）。该合金同时具备优异的室温拉伸塑性、超高温拉伸强度和热稳定性。

这种 B-ODS 钽合金在室温下表现出卓越的强塑性，其抗拉强度超过 800 MPa，拉伸延伸率高达 35%，具备良好的加工成形能力。尤为突出的是，该合金在 2000℃ 和 2400℃ 下的拉伸屈服强度分别达到 200 MPa 和 100 MPa，显著优于已报道的各类传统难熔合金及新兴的难熔多主元合金。

与传统钽合金相比，这种新型钽合金在 2000℃ 超高温下的拉伸屈服强度提升了一倍。而在承受相同的 100 MPa 载荷时，新合金的耐温上限比现有钽合金提高了约 500℃。此外，蠕变测试结果显示，该合金比传统难熔合金具有更出色的长期服役潜力。

這是我們關於寫作與發展背景故事系列文章的第一部分。接下來，我將分享更多技巧。別忘了留言告訴我，您希望探討哪些主題！
